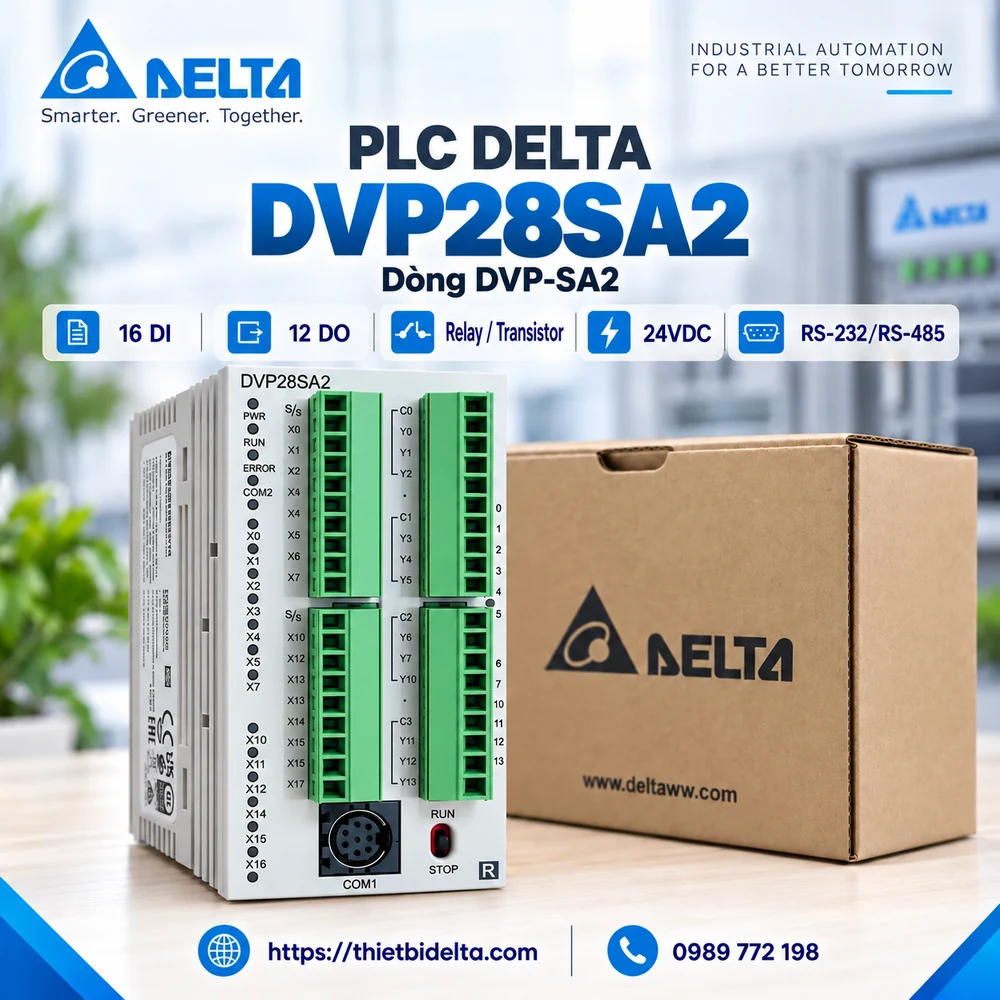

PLC Delta DVP28SA2 là PLC dạng Slim thuộc dòng DVP-SA2 Advanced của Delta, tích hợp 28 điểm I/O gồm 16 ngõ vào số và 12 ngõ ra số. Trên mặt trước sản phẩm thường thể hiện ký hiệu DVP28SA2, trong khi mã đặt hàng đầy đủ được chia thành các phiên bản như DVP28SA211R ngõ ra Relay và DVP28SA211T ngõ ra Transistor NPN.
Trong thực tế tìm kiếm và mua bán, sản phẩm còn được gọi là PLC DVP28SA2, bộ lập trình DVP28SA2, bộ điều khiển DVP28SA2 hoặc bộ điều khiển lập trình DVP28SA2. Catalogue Delta cũng sử dụng cách viết DVP-28SA2 để chỉ nhóm PLC 28 I/O này.
1. PLC Delta DVP28SA2 là gì?
DVP28SA2 thuộc dòng DVP-SA2 Advanced Slim PLC, được phát triển cho các hệ thống cần PLC nhỏ gọn nhưng có khả năng xử lý và điều khiển chuyển động cao hơn dòng DVP-SS2 cơ bản.
PLC sử dụng CPU 32-bit, có dung lượng chương trình 16K Steps, Data Register 10K Words và tốc độ thực thi lệnh cơ bản tối đa khoảng 0,35 µs.
DVP28SA2 sử dụng nguồn 24VDC, tích hợp 16 Digital Input và 12 Digital Output, đồng thời có 1 cổng RS-232 và 1 cổng RS-485, hỗ trợ Modbus ASCII/RTU và PLC Link.
2. Thông số kỹ thuật DVP28SA2
| Thông số | DVP28SA2 |
|---|---|
| Hãng sản xuất | Delta Electronics |
| Dòng PLC | DVP-SA2 |
| Ký hiệu mặt trước | DVP28SA2 |
| Cách gọi catalogue | DVP-28SA2 |
| Nguồn cấp | 24VDC |
| Tổng I/O tích hợp | 28 điểm |
| Digital Input | 16 DI |
| Digital Output | 12 DO |
| Phiên bản ngõ ra | Relay / Transistor NPN |
| Dung lượng chương trình | 16K Steps |
| Data Register | 10K Words |
| Tốc độ lệnh cơ bản | Tối đa 0,35 µs |
| Ngõ vào tốc độ cao | 2 × 100kHz + 6 × 10kHz |
| A/B Phase Counter | 1 bộ, tối đa 50kHz |
| RS-232 | 1 cổng |
| RS-485 | 1 cổng |
| Giao thức | Modbus ASCII / RTU, PLC Link |
| I/O mở rộng tối đa | 480 điểm |
| Tổng I/O tối đa theo cấu hình | 508 điểm (28 + 480) |
| Dòng module mở rộng | DVP-S Series |
| Vị trí module mở rộng | Phía phải CPU |
| Tổng module mở rộng phía phải tối đa | 14 module |
| Trong đó module -S / -S2 | Tối đa 8 module |
| Module phía trái | Không hỗ trợ trên DVP28SA2 |
| Kiểu thiết kế | Slim PLC |
Delta xác nhận riêng DVP28SA2 chỉ có 1 RS485 thay vì 2 RS485 như một số model DVP-SA2 khác, đồng thời model 28 I/O này chỉ hỗ trợ module phía phải.
Với module DVP-S phía phải, catalogue Delta quy định tối đa 14 module, trong đó số module thuộc nhóm -S/-S2 không vượt quá 8 module.
3. DVP28SA2 gồm những model nào?
DVP28SA2 phổ biến với hai phiên bản sau:
| Model | I/O | Kiểu ngõ ra | Đặc điểm |
|---|---|---|---|
| DVP28SA211R | 16DI + 12DO | Relay | Phù hợp tải đóng/cắt ON/OFF |
| DVP28SA211T | 16DI + 12DO | Transistor NPN | Phát xung đến 100kHz, Servo/Stepper |
DVP28SA211R – ngõ ra Relay
DVP28SA211R phù hợp khi PLC điều khiển contactor, relay trung gian, van điện từ, đèn báo và các tải đóng/cắt thông thường.
Do sử dụng ngõ ra Relay, model R không phải lựa chọn phù hợp khi cần phát xung tốc độ cao.
DVP28SA211T – ngõ ra Transistor NPN
DVP28SA211T sử dụng ngõ ra Transistor NPN và hỗ trợ 2 ngõ ra xung 100kHz + 2 ngõ ra 10kHz.
Phiên bản này phù hợp hơn với Servo, Stepper, máy cắt theo chiều dài, máy cấp liệu và các hệ thống cần điều khiển vị trí cơ bản.
4. Điểm nổi bật của PLC DVP28SA2
DVP28SA2 có dung lượng chương trình 16K Steps và 10K Words, lớn hơn dòng DVP-SS2 cơ bản với 8K Steps và 5K Words.
PLC hỗ trợ các ngõ vào tốc độ cao đến 100kHz, thích hợp để đọc Encoder hoặc tín hiệu xung tốc độ cao.
Với phiên bản Transistor, DVP28SA2 còn hỗ trợ 2 ngõ ra 100kHz và 2 ngõ ra 10kHz, cùng chức năng nội suy tuyến tính và cung tròn hai trục. Đây là điểm khác biệt đáng chú ý giữa DVP-SA2 và các PLC Slim cơ bản. File Center
Khả năng mở rộng cũng khá linh hoạt. DVP28SA2 hỗ trợ tối đa 480 điểm I/O mở rộng, tương ứng tổng cấu hình lên đến 508 điểm khi tính cả 28 I/O tích hợp.
5. DVP28SA2 và DVP28SS2 khác nhau thế nào?
| Tiêu chí | DVP28SA2 | DVP28SS2 |
|---|---|---|
| I/O tích hợp | 16DI + 12DO | 16DI + 12DO |
| Bộ nhớ chương trình | 16K Steps | 8K Steps |
| Data Register | 10K Words | 5K Words |
| Phát xung bản Transistor | Đến 100kHz | Đến 10kHz |
| Nội suy 2 trục | Có | Không |
| RS-232 | 1 | 1 |
| RS-485 | 1 | 1 |
| Phân khúc | Advanced Slim | Standard Slim |
Nếu hệ thống chỉ cần xử lý logic và đóng/cắt cơ bản, PLC DVP28SS2 có thể đáp ứng tốt.Nếu cần bộ nhớ lớn hơn, đọc Encoder tốc độ cao, phát xung 100kHz hoặc điều khiển Servo/Stepper, DVP28SA2 là lựa chọn phù hợp hơn.
6. Ứng dụng của PLC Delta DVP28SA2
DVP28SA2 có thể được sử dụng trong máy đóng gói, băng tải, máy dán nhãn, máy cắt theo chiều dài, máy cuộn, máy cấp liệu, máy bẻ đai, hệ thống bơm và nhiều máy tự động hóa quy mô nhỏ đến trung bình.
Riêng phiên bản DVP28SA211T thường được lựa chọn trong các hệ thống sử dụng Servo hoặc Stepper nhờ khả năng phát xung tốc độ cao đến 100kHz.
7. Nên chọn DVP28SA211R hay DVP28SA211T?
Chọn DVP28SA211R nếu hệ thống chủ yếu điều khiển:
- Contactor
- Relay trung gian
- Van điện từ
- Đèn báo
- Tải ON/OFF thông thường
Chọn DVP28SA211T nếu hệ thống cần:
- Đóng cắt tốc độ cao
- Phát xung điều khiển Servo
- Điều khiển Stepper
- Máy cắt theo chiều dài
- Định vị hoặc nội suy hai trục
8. Câu hỏi thường gặp về DVP28SA2
DVP28SA2 có bao nhiêu I/O?
DVP28SA2 tích hợp 28 điểm I/O, gồm 16 Digital Input và 12 Digital Output.
DVP28SA2 có những model nào?
Hai phiên bản phổ biến là DVP28SA211R ngõ ra Relay và DVP28SA211T ngõ ra Transistor NPN.
DVP28SA2 có phát xung 100kHz không?
Phiên bản Transistor DVP28SA211T hỗ trợ 2 ngõ ra xung tối đa 100kHz và 2 ngõ ra tối đa 10kHz. Phiên bản Relay DVP28SA211R không phù hợp để phát xung tốc độ cao.
DVP28SA2 có bao nhiêu cổng RS485?
DVP28SA2 tích hợp 1 cổng RS-485 và 1 cổng RS-232. Đây là điểm cần lưu ý vì một số model DVP-SA2 khác có 2 cổng RS-485.
DVP28SA2 mở rộng tối đa bao nhiêu I/O?
DVP28SA2 hỗ trợ tối đa 480 điểm I/O mở rộng. Cộng với 28 I/O tích hợp, tổng số I/O theo cấu hình có thể đạt 508 điểm.
DVP28SA2 mở rộng tối đa bao nhiêu module?
Dãy mở rộng phía phải hỗ trợ tối đa 14 module, trong đó số module thuộc nhóm -S và -S2 tối đa 8 module.
DVP28SA2 có hỗ trợ module phía trái không?
Không. Riêng DVP28SA2 chỉ hỗ trợ module mở rộng phía phải CPU.
DVP28SA2 là PLC hay bộ lập trình?
DVP28SA2 là PLC của Delta Electronics. Trong thực tế sản phẩm cũng thường được gọi là bộ lập trình DVP28SA2, bộ điều khiển DVP28SA2 hoặc bộ điều khiển lập trình DVP28SA2.
