Bộ điều khiển Servo Moons MBDV-2X-520AC-F02, DC Servo Moons MBDV-2X-520AC-F02, Bộ điều khiển Moons MBDV-2X-520AC-F02

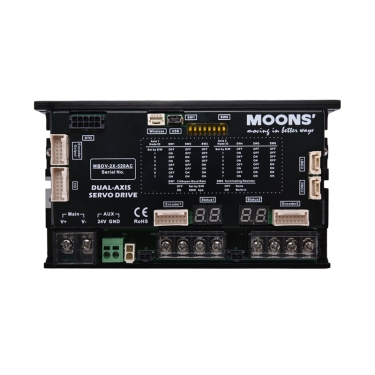

MBDV-2X-520AC-F02 là bộ điều khiển động cơ Servo DC Moons, điều khiển 2 truc động cơ, với điện áp DC 24-60V, Dòng điện liên tục trục đơn 20A, dòng điện cực đại 60A, tuân thủ tiêu chuẩn CiA402, hỗ trợ các chế độ PP, PV, PVT, TQ và HM theo giao tiếp CANopen, hỗ trợ chế độ lệnh vị trí, chế độ lệnh tốc độ, chế độ lệnh mô-men xoắn theo chế độ giao tiếp Modbus RTU
MBDV-2X-520AC-F02 phù hợp với động cơ servo DC sê-ri MBDV 100W-750W, Hoặc động cơ tích hợp bánh lái MSD150-10-040-20GSL-N, MSD150-10-040-20GSL-B, MSD160-10-075-20GSL-B, MSD160-10-075-20GSL-N, MSD180-10-075-20GSL-B, MSD180-10-075-20GSL-N, được ứng dụng nhiều cho AGV, robot tự hành, kho vận...
Bộ điều khiển tích hợp CANopen, giao diện truyền thông vật lý RS-485, có thể gỡ lỗi trên PC thông qua USB-mini
- Điện áp đầu vào rộng 24-60V, bộ điều khiển servo trục kép, thiết kế nhỏ gọn
- Thích hợp cho động cơ servo điện áp thấp 100W-750W
- Tương thích với điều khiển bus CANopen，Modbus RTU
- Tương thích với bộ mã hóa gia tăng ABZ và bộ mã hóa truyền thông gia tăng
- Tương thích với bộ mã hóa gia tăng/quang học loại 2500 dòng không tiết kiệm dòng M2DC
- Hỗ trợ chức năng STO, Đáp ứng mức an toàn chức năng SIL3(PLe)
- Thiết kế tiêu thụ năng lượng thấp
Thông số kỹ thuật bộ điều khiển DC Servo Moons MBDV-2X-520AC-F02
| Thông số | Giá trị |
|---|---|
| Điện áp cung cấp | 24-60 VDC |
| Dòng điện đầu ra, định mức | 20 A |
| Dòng điện đầu ra, đỉnh | 60 A |
| Công suất đầu ra của động cơ liên quan | 100W 200W 400W 750W |
| Đầu vào tín hiệu số | 8 đầu vào quang phổ cách ly |
| Đầu ra tín hiệu số | 4 đầu ra quang điện cách ly, 2 đầu ra điều khiển phanh động cơ |
| Đầu ra tín hiệu xung | 3 Đầu ra trình điều khiển dòng: đầu ra phân chia tần số phản hồi bộ mã hóa A± B± Z± |
| Đầu ra bộ mã hóa | Có tích hợp |
| Cổng giao tiếp | CANopen, RS-485 |
| Bảng điều khiển phía trước | Màn hình LED 7 đoạn 4 chữ số |
| Điện trở tái tạo bên trong | Yêu cầu điện trở tái tạo bên ngoài |
| Phanh động | Tích hợp sẵn |
| Chức năng STO | Có tích hợp |
| Loại đầu nối | Đầu nối IO 16 chân |
| Chế độ điều khiển | Modbus RTU CANopen |
| Tín hiệu điều khiển đầu vào | Alarm Reset |
| Tín hiệu điều khiển đầu ra | Warning Output- Cảnh báo ngõ ra Fault Output- Lỗi ngõ ra Servo Ready - Servo sẵn sàng Velocity Reached Torque Reached Position Reached Servo-on Status- Trạng thái servo On Brake Release Dynamic Position Error Following Positioning Complete Zero Speed Detected Velocity Coincidence Torque Coincidence Velocity limit Torque limit Homing Finished Soft Limit CW/CCW General Purpose Output |
| Phản hồi của bộ mã hóa | Có |
| Nhiệt độ hoạt động | Nhiệt độ môi trường: 0°C ~ 55°C (Nếu nhiệt độ môi trường của bộ truyền động servo cao hơn 45°C, vui lòng lắp đặt bộ truyền động ở nơi thông thoáng), Nhiệt độ lưu trữ: -20°C ~ 65°C |
| Độ ẩm | 10 đến 85%RH |
| Độ cao | Độ cao 1000m trở xuống |
| Tiêu chuẩn bảo vệ | IP20 |
| Chứng nhận | RoHS, CE, UL |
| Trọng lượng | 0,9 kg |
Tham khảo các model MBDV Tương tự
Công suất 100~750w : MBDV-520AC; MBDV-520AC-F01; MBDV-520AC-H01; MBDV-2X-520AC
Công suất 1~1.5kw : MBDV-53SAC; MBDV-2X-53SAC
Công suất 2~3KW : MBDV-58AC
