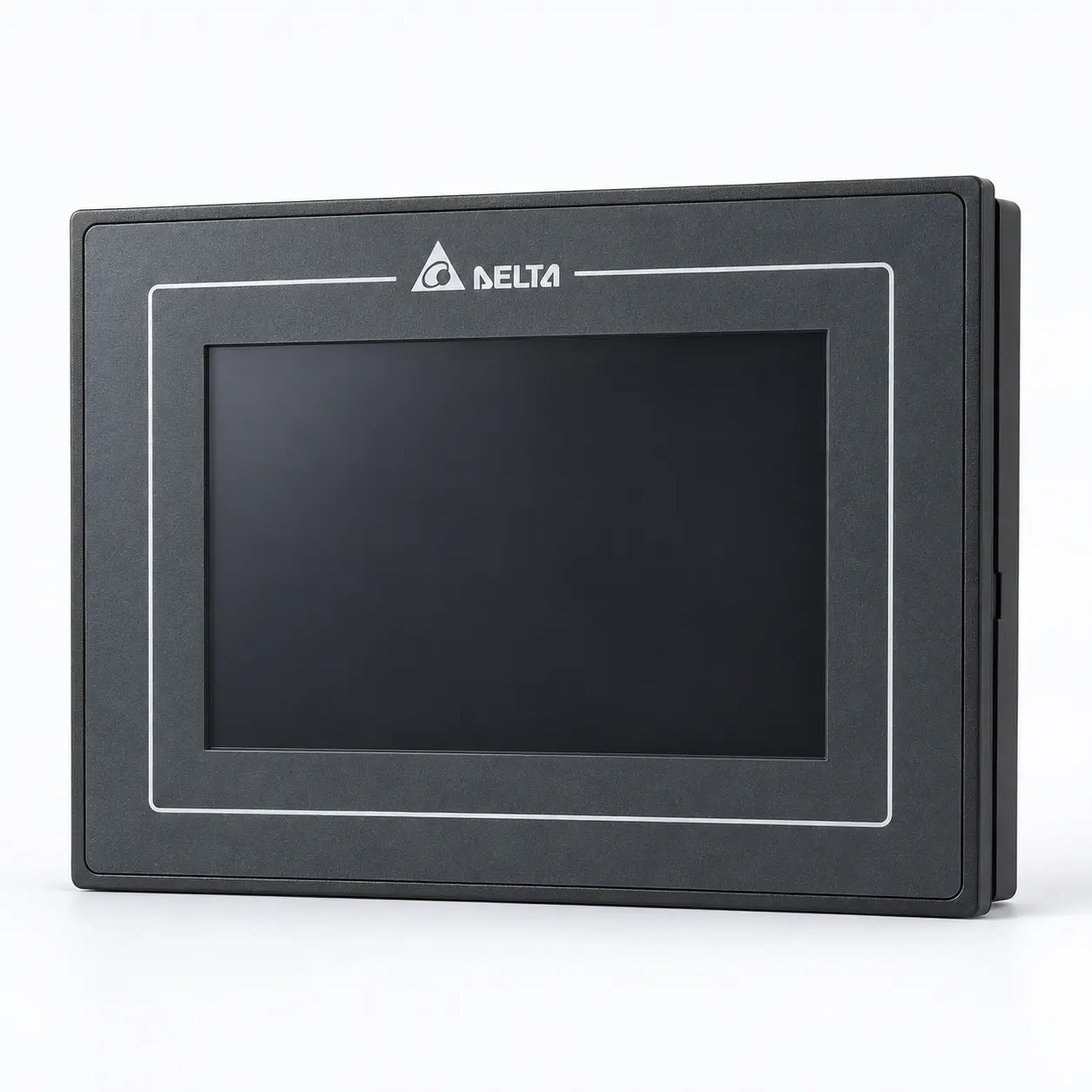

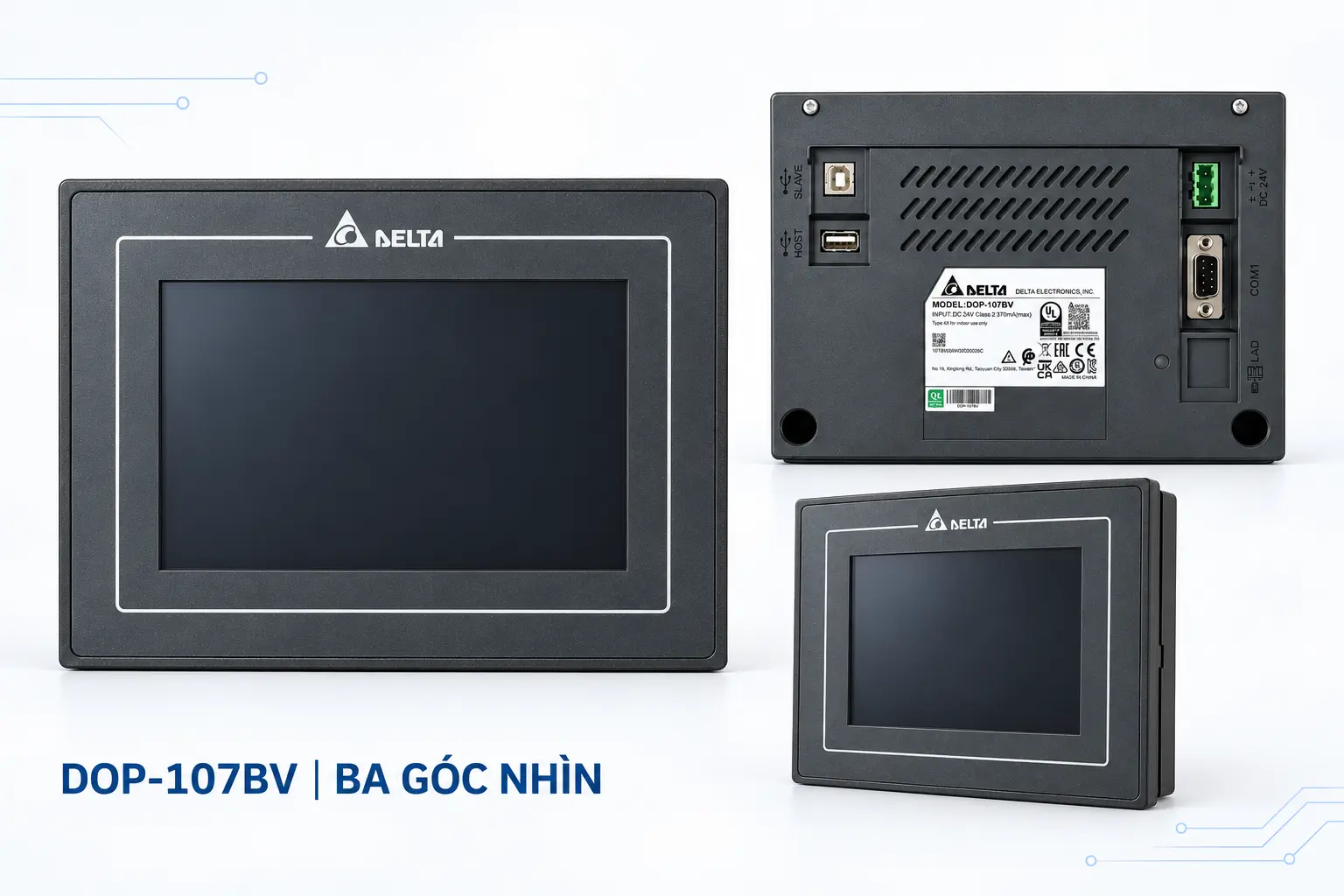

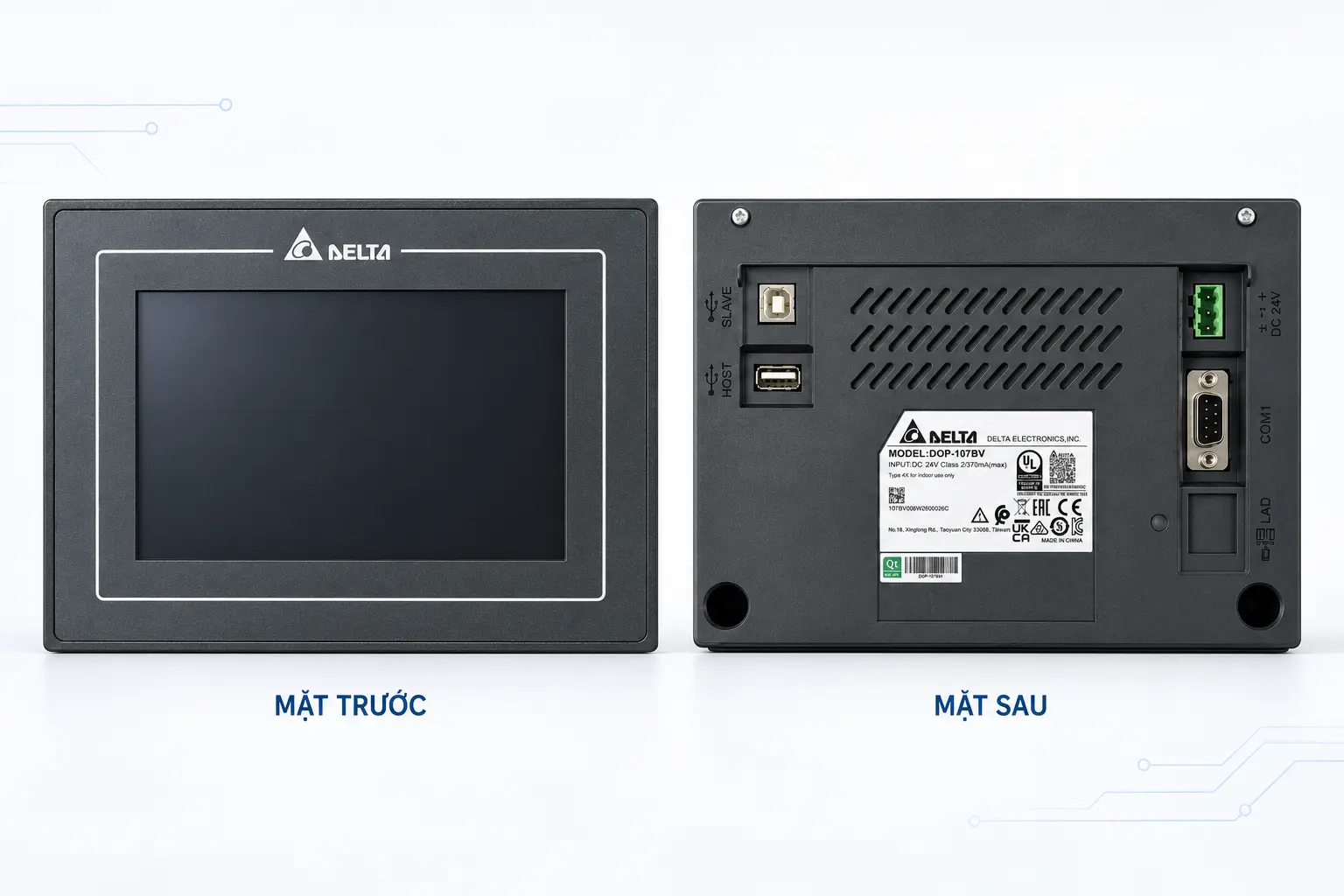

Màn hình HMI Delta DOP-107BV 7 inch – RS232/RS485/RS422

DOP-107BV là màn hình HMI Delta 7 inch thuộc dòng DOP-100 Basic, sử dụng nguồn 24VDC và có độ phân giải 800 × 480 pixel. Sản phẩm phù hợp với những máy móc sử dụng truyền thông nối tiếp RS232, RS485 hoặc RS422 và không yêu cầu kết nối Ethernet.

Màn hình Delta DOP-107BV thường được sử dụng để lắp mới hoặc thay thế các model DOP-B07SS411 và DOP-B07S410 đã ngừng sản xuất. Thiết kế nhỏ gọn, cấu hình ổn định và chi phí hợp lý giúp model này đáp ứng tốt các ứng dụng điều khiển, giám sát máy móc công nghiệp.

Liên hệ hotline 0989 772 198 để kiểm tra giá DOP-107BV, tình trạng hàng và được tư vấn kỹ thuật trước khi đặt mua.

Đặc điểm nổi bật của DOP-107BV

• Màn hình cảm ứng TFT LCD kích thước 7 inch.

• Độ phân giải 800 × 480 pixel, hiển thị 65.536 màu.

• Bộ xử lý ARM Cortex-A8 tốc độ 800 MHz.

• Bộ nhớ RAM 256 MB và ROM 256 MB.

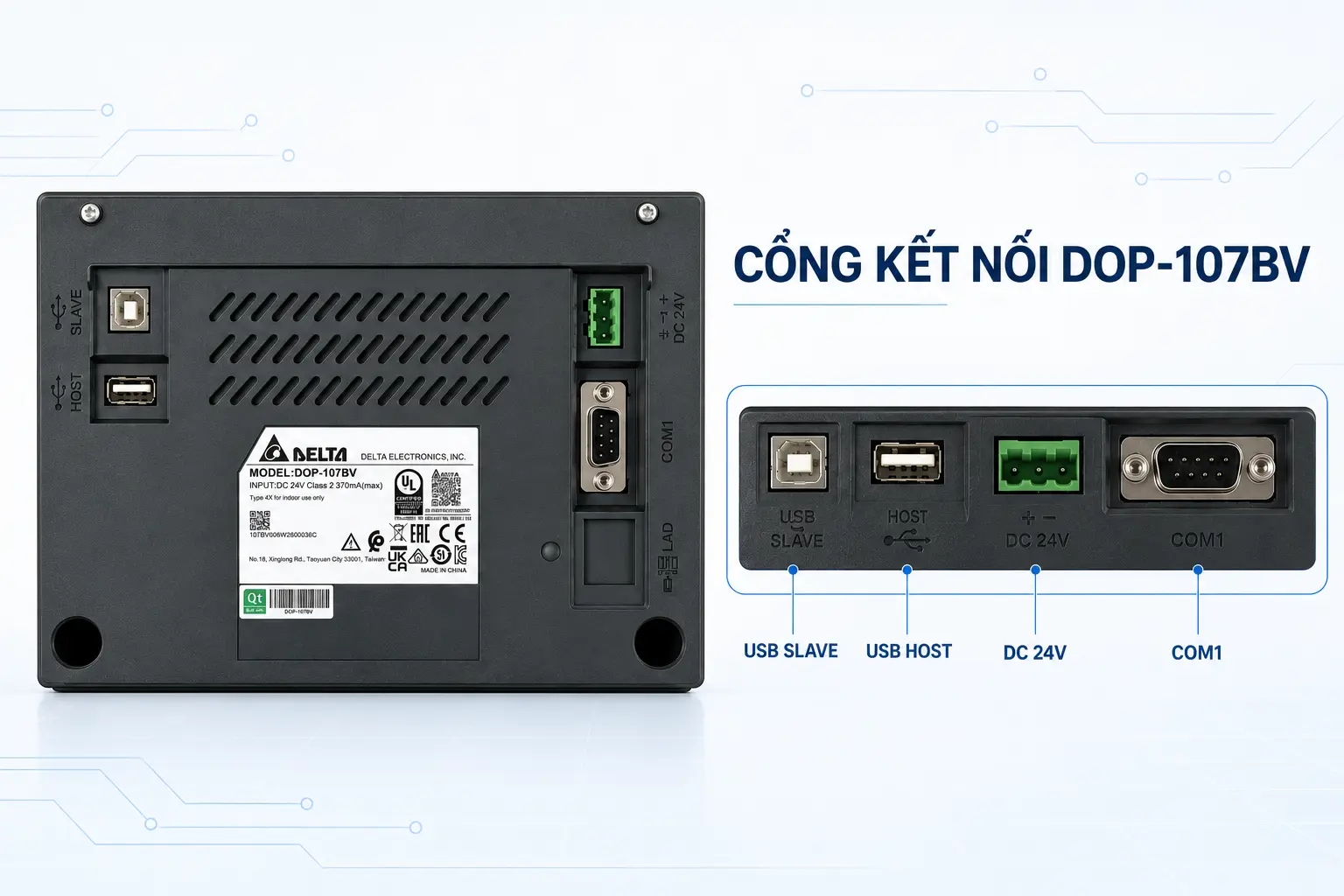

• Hỗ trợ truyền thông RS232, RS485 và RS422.

• Tích hợp USB Host và USB Slave.

• Sử dụng nguồn cấp 24VDC.

• Mặt trước đạt tiêu chuẩn IP65 khi được lắp đặt đúng kỹ thuật.

• Phù hợp cho hệ thống không yêu cầu Ethernet.

• Có thể sử dụng để thay thế DOP-B07SS411 và DOP-B07S410.

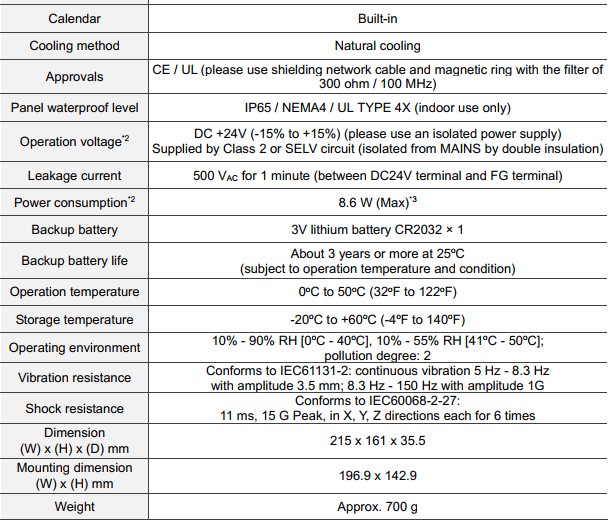

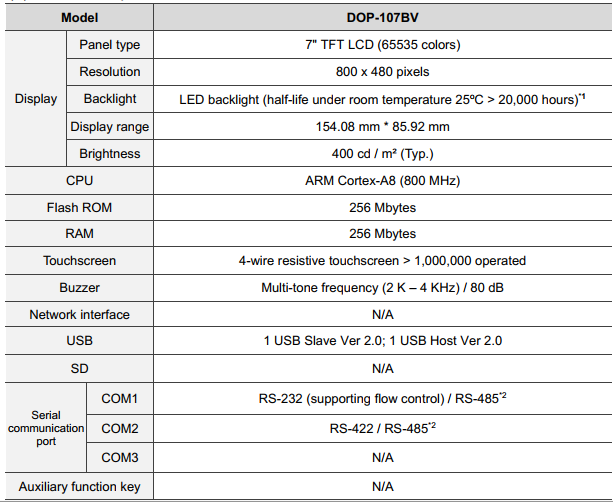

Thông số kỹ thuật màn hình Delta DOP-107BV

Thông số được tổng hợp theo catalog DOP-100 của Delta. Khi thiết kế hoặc gia công tủ điện, nên kiểm tra thêm bản vẽ kích thước và dung sai lỗ khoét trong tài liệu kỹ thuật đi kèm sản phẩm.

DOP-107BV có cổng Ethernet không?

Màn hình Delta DOP-107BV không tích hợp cổng Ethernet. Model này phù hợp với hệ thống kết nối HMI và bộ điều khiển thông qua các chuẩn truyền thông nối tiếp như RS232, RS485 hoặc RS422.

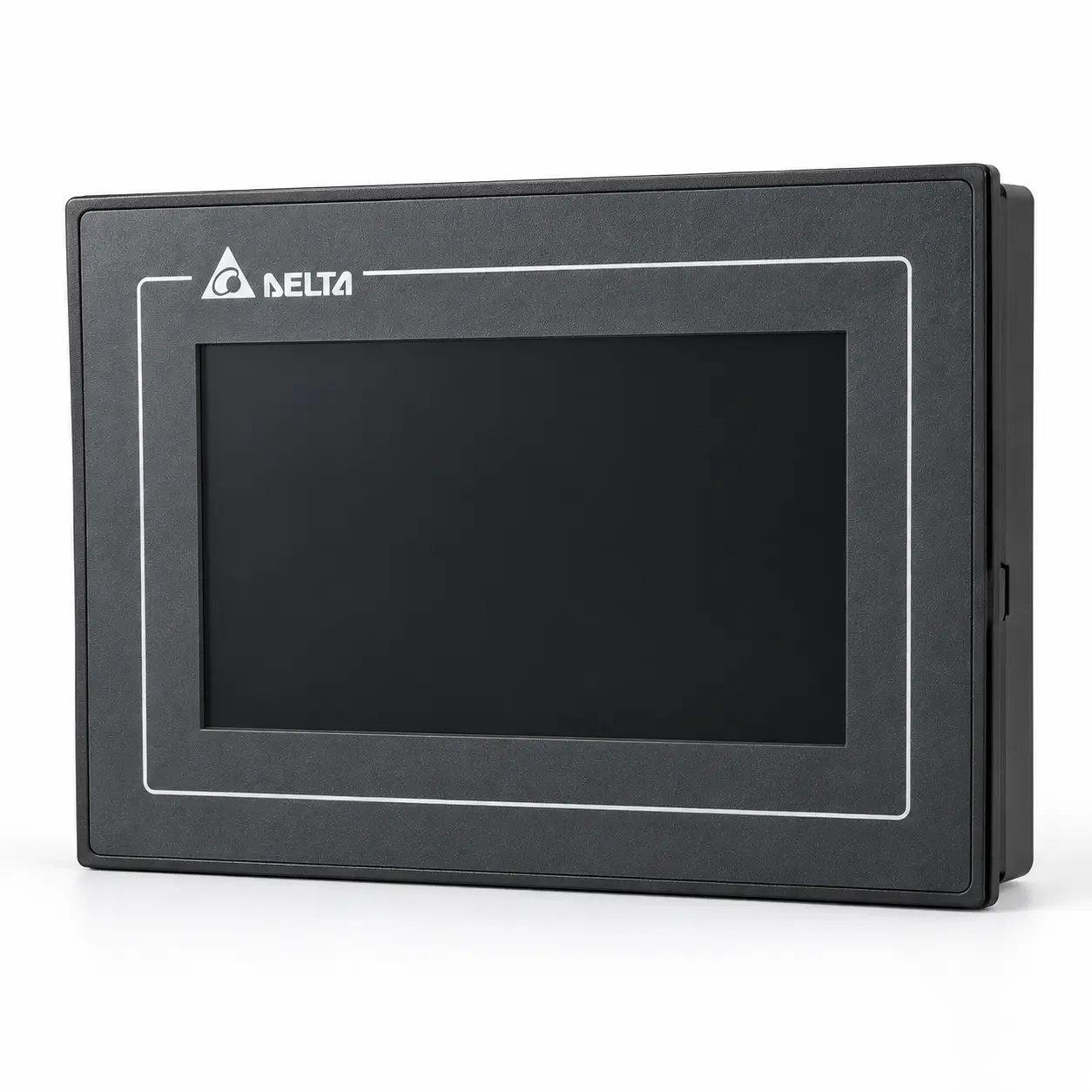

Nếu máy cần kết nối PLC qua mạng Ethernet, truyền dữ liệu trong mạng nội bộ hoặc giám sát từ xa, người dùng nên cân nhắc màn hình DOP-107DV hoặc dòng màn hình mới nhất DOP-107L1-01.

Đây là điểm cần kiểm tra kỹ trước khi đặt hàng, bởi hình dáng bên ngoài và kích thước của một số màn hình Delta 7 inch khá tương đồng nhưng cấu hình cổng kết nối lại khác nhau.

Khả năng kết nối PLC và thiết bị điều khiển

Màn hình  DOP-107BV có thể giao tiếp với PLC, biến tần, servo, bộ điều khiển nhiệt độ và nhiều thiết bị công nghiệp thông qua các chuẩn truyền thông nối tiếp được hỗ trợ.

Một số ứng dụng thường gặp gồm:

• Kết nối PLC Delta qua RS232 hoặc RS485.

• Kết nối biến tần Delta bằng giao thức Modbus RTU.

• Hiển thị và cài đặt thông số bộ điều khiển nhiệt độ.

• Kết nối PLC Mitsubishi, Omron hoặc một số hãng khác khi có driver tương thích.

• Điều khiển và giám sát máy đóng gói, máy cắt, máy ép, máy dệt và dây chuyền sản xuất.

Trước khi đấu nối, cần kiểm tra chính xác giao thức truyền thông, sơ đồ chân cáp, tốc độ truyền, địa chỉ thiết bị và các thông số parity, data bit, stop bit.

Không nên chỉ dựa vào việc thiết bị có cổng RS485 để kết luận rằng hai thiết bị chắc chắn kết nối được với nhau.

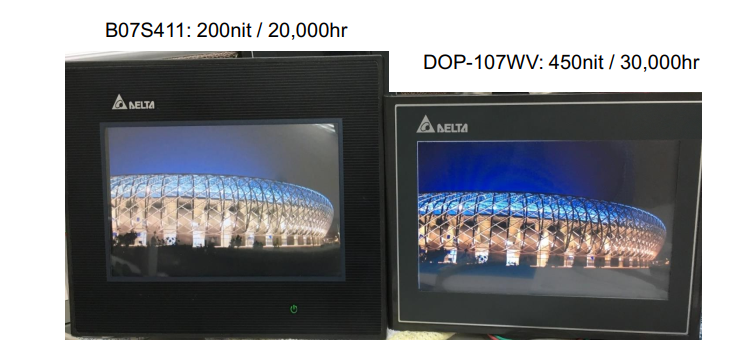

DOP-107BV thay thế màn hình nào?

Theo tài liệu chuyển đổi dòng màn hình HMI DOP-100 của Delta, DOP-107BV là model thay thế phù hợp cho:

• DOP-B07SS411.

• DOP-B07S410.

Hai model cũ và DOP-107BV đều thuộc nhóm màn hình 7 inch dành cho các ứng dụng điều khiển cơ bản qua truyền thông nối tiếp.

Cần lưu ý Màn hình DOP-B07S411 không nên mặc định thay trực tiếp bằng DOP-107BV. Theo bảng chuyển đổi của Delta, model được đề xuất thay cho DOP-B07S411 là màn hình DOP-107CV.

Trước khi thay màn hình cũ, người sử dụng nên thực hiện các bước sau:

1. Sao lưu chương trình từ màn hình đang sử dụng nếu còn truy cập được.

2. Kiểm tra model HMI chính xác trên tem sản phẩm.

3. Xác định phần mềm và phiên bản dự án hiện tại.

4. Kiểm tra giao thức kết nối với PLC.

5. Đối chiếu sơ đồ chân cáp và kích thước khoét tủ.

6. Biên dịch, kiểm tra lỗi và chạy thử chương trình sau khi chuyển đổi.

Nếu màn hình cũ bị hỏng và không thể sao lưu dữ liệu, cần kiểm tra xem đơn vị chế tạo máy hoặc người quản lý hệ thống còn lưu file chương trình gốc hay không.

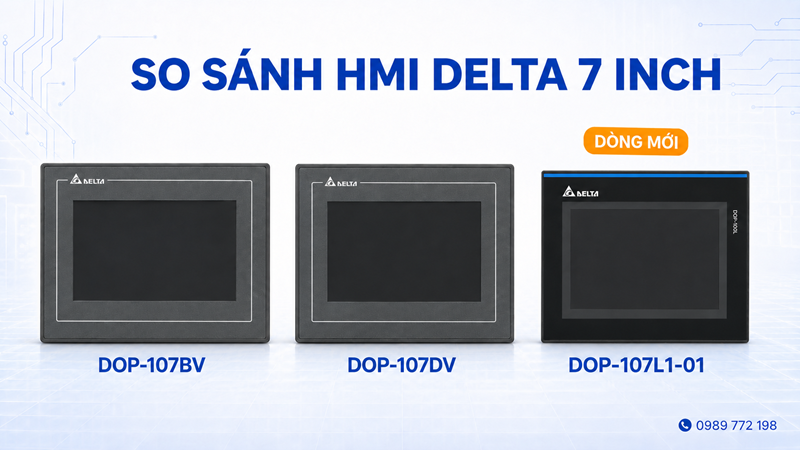

So sánh nhanh DOP-107BV, DOP-107DV và DOP-107L1-01

Nên chọn DOP-107BV khi hệ thống chỉ sử dụng truyền thông nối tiếp và muốn giữ nguyên model để hạn chế chỉnh sửa chương trình.

Nên chọn DOP-107DV khi máy cần Ethernet nhưng vẫn muốn sử dụng màn hình 7 inch với độ phân giải 800 × 480.

Nên cân nhắc màn hình DOP-107L1-01 cho máy mới hoặc dự án nâng cấp cần màn hình IPS, độ phân giải cao và khả năng kết nối hiện đại hơn.

Xem phân tích chi tiết tại: So sánh DOP-107BV, DOP-107DV và DOP-107L1-01.

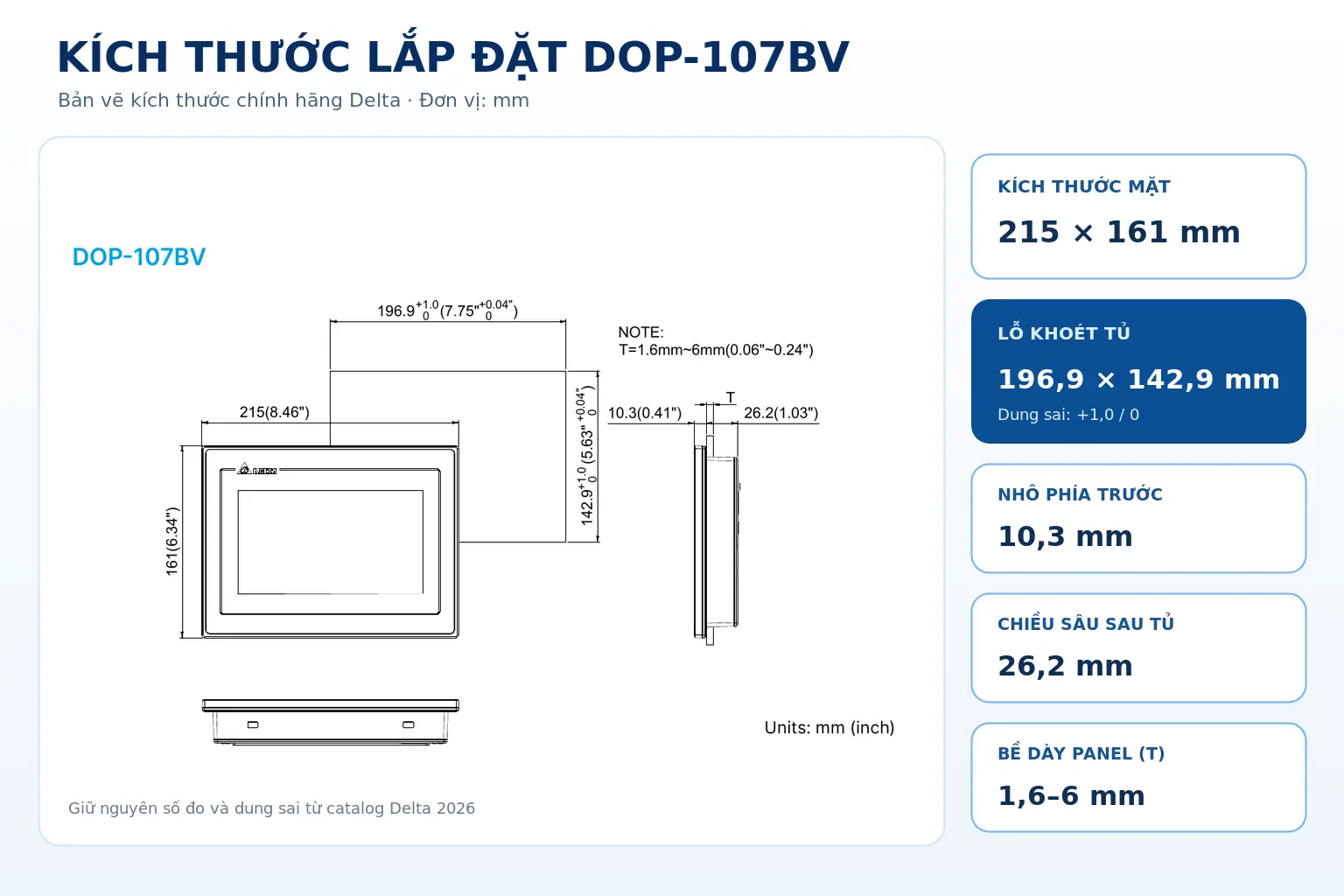

Kích thước lắp đặt DOP-107BV

Màn hình Delta DOP-107BV có kích thước tổng thể 215 × 161 × 35,5 mm. Kích thước khoét tủ tham khảo là 196.9 × 142,9 mm.

Khi thay màn hình trên tủ điện cũ, cần kiểm tra:

• Kích thước thực tế của lỗ khoét.

• Độ phẳng của bề mặt lắp đặt.

• Khoảng trống phía sau tủ.

• Vị trí cổng nguồn và cáp truyền thông.

• Tình trạng gioăng làm kín mặt trước.

Không nên chỉ đối chiếu kích thước mặt ngoài vì màn hình có thể đặt vừa trên bề mặt nhưng phần thân phía sau hoặc vị trí cáp không phù hợp.

Phần mềm và tài liệu Màn hình DOP-107BV

DOP-107BV thuộc dòng HMI Delta DOP-100. Khi lập trình hoặc chuyển đổi dự án, cần sử dụng phần mềm và phiên bản firmware tương thích với thiết bị. Tài liệu DOP-107BV

Tài liệu màn hình bao gồm:

• Catalog HMI Delta DOP-100.

• Datasheet hoặc instruction sheet DOP-107BV.

• Bản vẽ kích thước lắp đặt.

• Phần mềm lập trình HMI Delta.

• Tài liệu hướng dẫn kết nối HMI với PLC.

• Sơ đồ cáp truyền thông RS232/RS485/RS422.

Ứng dụng của màn hình DOP-107BV

DOP-107BV được sử dụng trong nhiều loại máy và hệ thống tự động hóa như:

• Máy đóng gói, máy dán nhãn và máy chiết rót.

• Máy cắt, máy ép và máy gia công.

• Máy dệt, máy chế biến gỗ và máy sản xuất nhựa.

• Hệ thống điều khiển bơm, quạt và biến tần.

• Tủ điều khiển nhiệt độ và áp suất.

• Dây chuyền lắp ráp và hệ thống giám sát sản xuất.

• Thay thế màn hình HMI cũ trên máy nhập khẩu.

Model đặc biệt phù hợp với những hệ thống không cần Ethernet, muốn sử dụng HMI 7 inch có cấu hình vừa đủ và dễ triển khai.

Câu hỏi thường gặp về DOP-107BV

DOP-107BV sử dụng nguồn điện bao nhiêu?

Màn hình sử dụng nguồn một chiều 24VDC. Nên sử dụng bộ nguồn ổn định và đấu nối đúng cực tính theo tài liệu của Delta.

DOP-107BV có kết nối Ethernet không?

Không. DOP-107BV chỉ phù hợp với hệ thống sử dụng truyền thông nối tiếp. Nếu cần Ethernet, có thể tham khảo DOP-107DV hoặc DOP-107L1-01.

Kích thước khoét tủ của DOP-107BV là bao nhiêu?

Kích thước khoét tủ tham khảo là 196 × 142,9 mm. Khi thi công cần đối chiếu bản vẽ và dung sai chính thức của Delta.

DOP-107BV có thay được DOP-B07S410 không?

Có. DOP-107BV là model được Delta đề xuất để thay thế? Replace DOP-B07S410. Tuy nhiên vẫn cần chuyển đổi chương trình và kiểm tra lại cáp truyền thông trước khi vận hành.

DOP-107BV có thể kết nối PLC Mitsubishi hoặc Omron không?

Có thể nếu phần mềm HMI có driver phù hợp và hệ thống sử dụng đúng giao thức, sơ đồ cáp và thông số truyền thông. Cần kiểm tra theo từng model PLC cụ thể.

Có thể dùng lại chương trình của màn hình cũ không?

Có thể chuyển đổi trong nhiều trường hợp, nhưng cần có file dự án gốc, đúng mật khẩu và phiên bản phần mềm phù hợp. Sau khi chuyển đổi phải kiểm tra giao diện, địa chỉ thanh ghi và truyền thông trước khi đưa máy vào vận hành.

Báo giá màn hình Delta DOP-107BV

Giá DOP-107BV có thể thay đổi theo thời điểm, số lượng đặt hàng và tình trạng tồn kho. Quý Khách hàng nên cung cấp cho chúng tôi đúng model, số lượng và yêu cầu kỹ thuật để nhận báo giá phù hợp.

Khi cần thay màn hình đang sử dụng, vui lòng gửi thêm hình ảnh tem model, mặt sau thiết bị và thông tin PLC đang kết nối để được kiểm tra chính xác.
