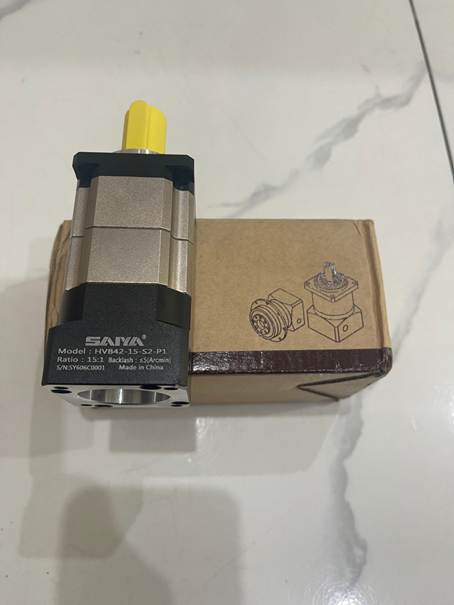

Hình ảnh thực tế hộp số SAIYA HVB42-15-S2-P1

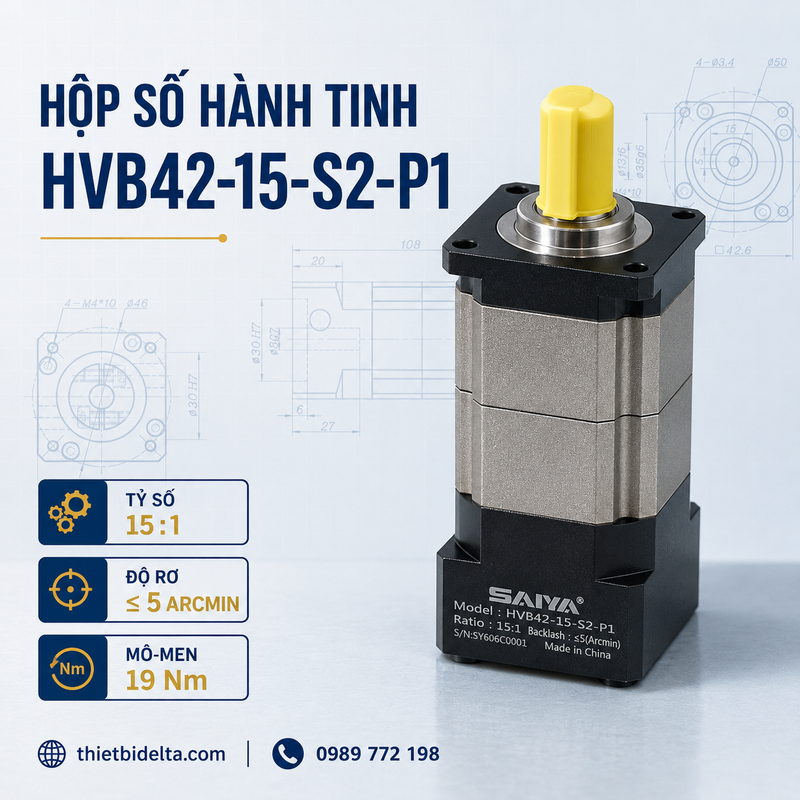

Hộp số hành tinh HVB42-15-S2-P1 là gì?

HVB42-15-S2-P1 là hộp số hành tinh chính xác có kích thước mặt bích vuông 42,6 mm, được thiết kế để lắp với động cơ servo công suất khoảng 0,1 kW có giao diện cơ khí phù hợp. Tỷ số truyền 15:1 giúp giảm tốc độ quay đầu ra xuống 1/15 tốc độ đầu vào, đồng thời tăng mô-men để đáp ứng các cơ cấu cần chuyển động ổn định và chính xác.

HVB42-15-S2-P1 thuộc loại hộp số hai cấp (L2), đầu ra dạng trục có then (S2) và cấp chính xác P1 với độ dơ không vượt quá 5 arcmin. Đây là lựa chọn phù hợp cho các trục định vị, cơ cấu cấp liệu, băng tải nhỏ và máy tự động sử dụng servo 100 W. như động cơ Servo SM3H-042AXNBV, Động cơ Delta ECM-B3M-C20401RS1, động cơ servo Mitsu HG-KR13B

Ưu điểm nổi bật của HVB42-15-S2-P1

·     Tỷ số truyền 15:1: giảm tốc hiệu quả, phù hợp các ứng dụng cần tốc độ đầu ra thấp hơn và mô-men lớn hơn.

·     Độ rơ ≤ 5 arcmin: hỗ trợ nâng cao độ chính xác khi đảo chiều và định vị.

·     Mô-men định mức 19 Nm: đáp ứng tốt nhiều cơ cấu truyền động servo cỡ nhỏ.

·     Hiệu suất ≥ 94%: hạn chế tổn hao trong quá trình truyền động.

·     Kích thước gọn: mặt bích vuông 42,6 mm, thuận tiện bố trí trong máy.

·     Cấp bảo vệ IP65: hỗ trợ chống bụi và tia nước trong điều kiện lắp đặt phù hợp.

·     Bôi trơn bằng mỡ tổng hợp: không cần xây dựng hệ thống cấp dầu riêng.

·     Lắp đặt linh hoạt: bản vẽ cho phép lựa chọn nhiều tư thế lắp.

Bảng thông số kỹ thuật HVB42-15-S2-P1

Kích thước lắp đặt chính

Bản vẽ kích thước HVB42-L2-(A)-S2-P1 - cần đối chiếu lại trước khi gia công mặt bích hoặc khớp nối.

Tốc độ đầu ra tham khảo

Tốc độ đầu ra lý thuyết được tính bằng tốc độ đầu vào chia cho tỷ số truyền. Với HVB42-15-S2-P1:

·     Động cơ chạy 3.000 vòng/phút → tốc độ đầu ra khoảng 200 vòng/phút.

·     Động cơ chạy 6.000 vòng/phút → tốc độ đầu ra khoảng 400 vòng/phút.

Mức 6.000 vòng/phút là tốc độ đầu vào tối đa theo bản vẽ, không nên mặc định là tốc độ vận hành liên tục cho mọi ứng dụng. Khi chọn hộp số cần đồng thời kiểm tra mô-men, chu kỳ tải, gia tốc và điều kiện tản nhiệt.

Ứng dụng phù hợp

·     Máy đóng gói, dán nhãn và cấp phôi tự động.

·     Băng tải nhỏ cần điều khiển tốc độ và vị trí.

·     Cơ cấu xoay, bàn xoay hoặc bộ chia vị trí tải vừa.

·     Robot gắp đặt, mô-đun tuyến tính và cơ cấu vít me.

·     Máy kiểm tra, máy lắp ráp và thiết bị tự động hóa dùng servo 100 W.

Cách kiểm tra tương thích trước khi đặt mua

Lưu ý khi lắp đặt và sử dụng

·     Làm sạch bề mặt lắp, trục động cơ và khớp nối trước khi lắp ráp.

·     Không đóng búa trực tiếp vào trục hộp số; tránh tạo lực va đập lên ổ bi và bánh răng.

·     Căn đồng tâm và siết bulông theo đường chéo, đúng lực siết của nhà sản xuất máy.

·     Không vượt quá mô-men, lực hướng kính, lực dọc trục và tốc độ đầu vào cho phép.

·     Theo dõi tiếng ồn, rung và nhiệt độ trong giai đoạn chạy thử.

·     Không tự ý tháo hộp số nếu chưa có hướng dẫn kỹ thuật phù hợp.

Câu hỏi thường gặp về HVB42-15-S2-P1

HVB42-15-S2-P1 có tỷ số truyền bao nhiêu?

Tỷ số truyền của model là 15:1. Khi motor quay 3.000 vòng/phút, tốc độ đầu ra lý thuyết khoảng 200 vòng/phút.

Độ rơ của hộp số là bao nhiêu?

Tem sản phẩm và bản vẽ đều thể hiện độ rơ tiêu chuẩn không quá 5 arcmin.

Hộp số phù hợp motor nào?

Bản vẽ tham chiếu motor 0,1 kW với trục Ø8 × 25, gờ Ø30 × 3 và bốn lỗ Ø4,5 trên vòng Ø46. Vẫn phải đối chiếu model motor cụ thể trước khi lắp.

Có thể thay trực tiếp một hộp số khác cùng kích thước 42 mm không?

Không nên chỉ so sánh kích thước vỏ. Cần kiểm tra tỷ số truyền, trục motor, mặt bích, đầu ra, mô-men, độ rơ và tải hướng kính/dọc trục.

Liên hệ tư vấn và báo giá

Ghi chú kỹ thuật

Thông số trong bài được tổng hợp từ tem sản phẩm thực tế và bản vẽ do khách hàng cung cấp. Kích thước có thể thay đổi theo phiên bản hoặc giao diện motor. Trước khi gia công mặt bích, khớp nối hoặc đặt số lượng lớn, cần xác nhận lại bản vẽ ứng với đúng model và motor sử dụng.
